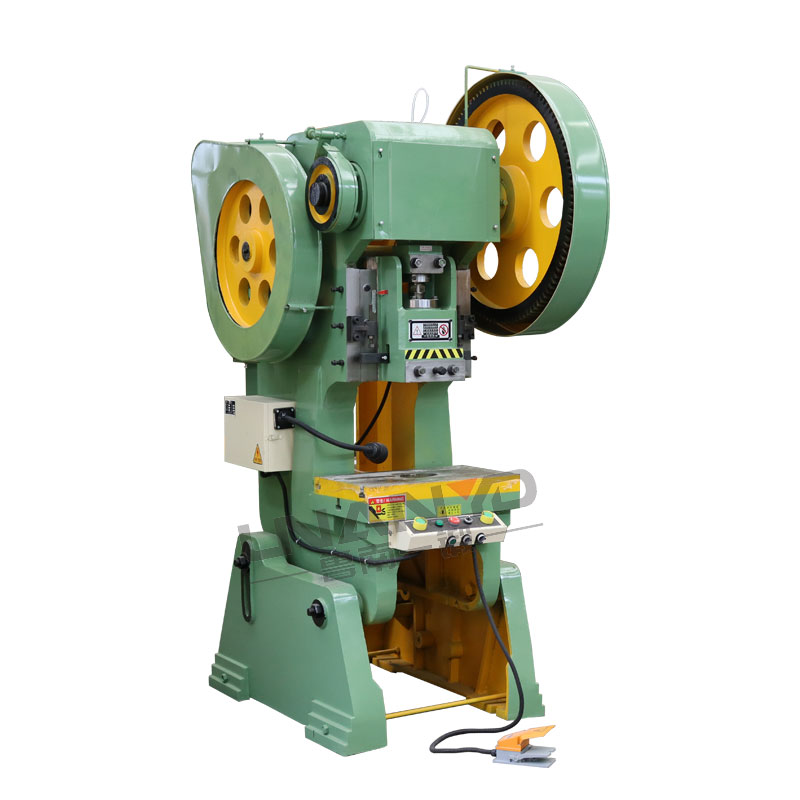

JB23 25T-80T开式可倾压力机
开式可倾压力机用途:
通用性锻压设备,适用于各种金属板料的剪切、落料、冲孔、成形、弯曲、浅拉伸和其他各种冷冲压工序,是各工业部门冲压生产中的主要设备之一。
开式可倾用压力机优势:
JB23型开式可倾压力机是以曲柄连杆为工作机构的。本压力机属于板料冲压的通用性压力机。本压力机的机身可作25°倾斜,便于使冲压成品或废料从冲模上滑下,通过电器控制压力机的操纵机构,可以获得单次行程或连续行程。当装置自动送料机构时,则可以进行半自动连续冲压工作。
技术参数:
名称 | 单位 | JB23-25T | JB23-40T | JB23-63T | JB23-80T |
公称压力 | KN | 250 | 400 | 630 | 800 |
滑块行程 | mm | 70 | 100 | 120 | 120 |
行程次数 | 次/分 | 70 | 45 | 45 | 45 |
装模高度 | mm | 230 | 230 | 280 | 300 |
装模高度调节量 | mm | 50 | 60 | 60 | 50 |
工作台尺寸 (左右*前后) | mm | 620*380 | 400*640 | 470*780 | 570*900 |
机身倾斜角 | ° | 25 | 25 | 25 | 25 |
模柄孔尺寸 (直径*深度) | mm | φ40*70 | φ50*70 | Φ60*70 | φ60*70 |
垫板厚度 | mm | 60 | 70 | 80 | 80 |
工作台孔尺寸 | mm | 160 | 180 | 180 | 200 |
电机功率 | kW | 3 | 4 | 5.5 | 7.5 |
立柱间距离 | mm | 220 | 350 | 360 | 380 |
滑块中心至机身距离 | mm | 200 | 230 | 270 | 280 |
工作台到冲头距离 | mm | 300 | 330 | ||
外型尺寸(约) | mm | 1200*950*2150 | 1580*1120*2450 | 1670*1200*2680 | 1750*1320*2730 |
设备重量(约) | kg | 1630 | 2560 | 3800 | 5070 |
