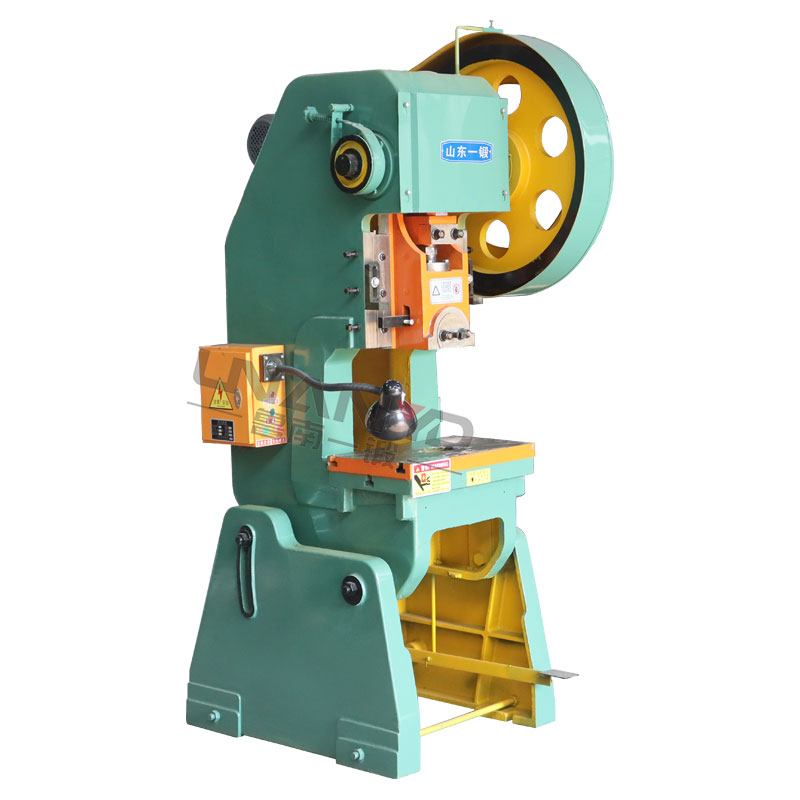

JB23 6.3T-16T开式可倾压力机
开式可倾压力机用途:
通用性锻压设备,适用于各种金属板料的剪切、落料、冲孔、成形、弯曲、浅拉伸和其他各种冷冲压工序,是各工业部门冲压生产中的主要设备之一。
开式可倾压力机优势:
JB23型开式可倾压力机是以曲柄连杆为工作机构的。本压力机属于板料冲压的通用性压力机。本压力机的机身可作25°倾斜,便于使冲压成品或废料从冲模上滑下,通过电器控制压力机的操纵机构,可以获得单次行程或连续行程。当装置自动送料机构时,则可以进行半自动连续冲压工作。
技术参数:
名称 | 单位 | JB23-6.3T | JB23-10T | JB23-16T |
公称力 | KN | 63 | 100 | 160 |
公称力行程 | mm | 2 | 2 | |
滑块行程 | mm | 50 | 50 | 60 |
行程次数 | 次/分 | 140 | 130 | |
封闭高度 | mm | 210 | 155 | 190 |
装模高度 | mm | 150 | 135 | 40 |
封闭高度调节量 | mm | 30 | 35 | |
工作台尺寸(约) | mm | 350*210 | 355*220 | 290*460 |
机身倾斜角 | ° | 20 | 20 | 25 |
模柄孔尺寸 | mm | φ30*50 | φ30*50 | φ40*60 |
垫板厚度 | mm | 30 | 30 | 40 |
工作台孔尺寸 | mm | 120 | 120 | 160 |
电机功率 | kW | 1.1 | 1.5 | 2.2 |
立柱间距离 | mm | 160 | 170 | 190 |
滑块中心至机身距离 | mm | 110 | 180 | |
工作台到冲头开口距离 | mm | 200 | 250 | |
设备重量(约) | kg | 320 | 420 | 1020 |
外型尺寸(约) | mm | 800*600*1500 | 880*700*1605 | 1020*800*1900 |
