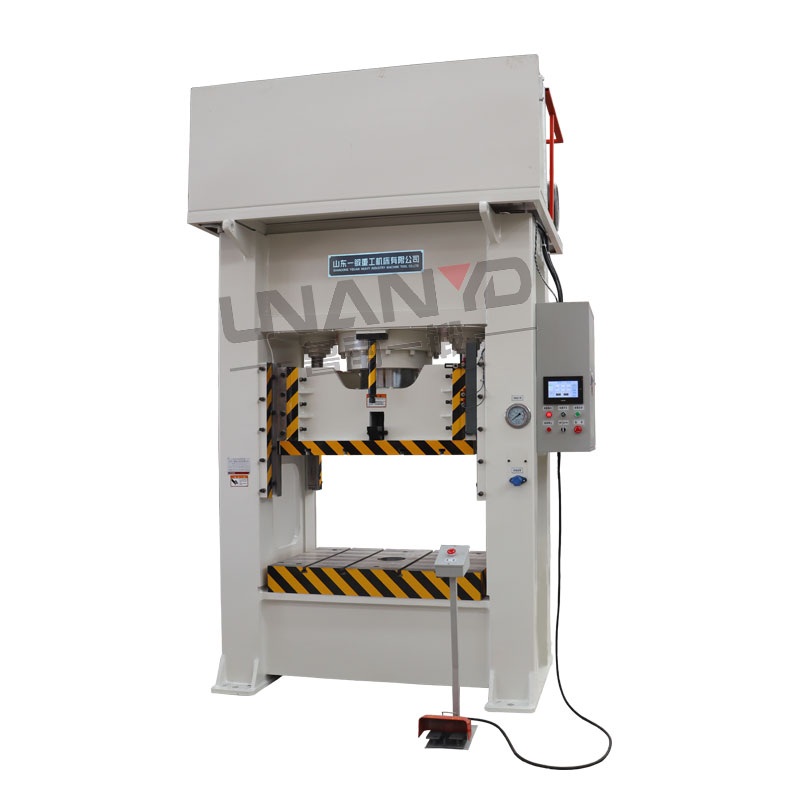

YDM 125T-400T闭式液压压力机
液压冲床用途:
适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。
广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。
产品优势:
1.我厂的液压冲床冲压时平稳无振动,操作简便,不容易造成工伤事故,动力系统设有溢流保护装置,有效保护机身配件及模具,极大的提高了设备的安全性。具有纯机械式冲床无法比拟的优点。
2.机械式冲床的冲压力是从小到大,无法在全冲程的任何一个位置上都有足够的冲压力,液压冲床彻底克服了这一缺点,可以达到恒动力。
3.对于液压冲床的冲头而言,它具有软冲的功能,即提升劳动的效率,又改善了冲压件的质量。
4.液压系统中采用了安全阀与减压阀元件,一旦冲压发生超负荷时,能提供瞬间减压及停机保护,避免机床,模具损坏,而且复机简易,快速。
5.液压冲头的滑块采用矩形八面体加长导轨、配青铜衬板,导向精度高。液压冲床没有飞轮与曲柄,在加工时震动小,噪声低,极大的改善了员工的工作环境。
6.整机框架式结构,标准的工作台。此外,整机还配有双手操作按钮,实现连续、单次和寸动操作规范。
可选配:伺服系统(伺服电机、驱动器、叶片泵、支架连锁器、电子位移尺),电子位移尺,安装光幕保护装置,下顶缸,侧缸,电动润滑油泵。
技术参数:
名称 | 单位 | YDM-125T | YDM-160T | YDM-200T | YDM-250T | YDM-315T | YDM-400T | |
公称力 | KN | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | |
油缸行程 | mm | 300 | 400 | 400 | 400 | 400 | 500 | |
开启高度 | mm | 500 | 600 | 600 | 700 | 700 | 1000 | |
油缸行程 | 下行 | mm/s | 260 | 260 | 250 | 260 | 200 | 200 |
工作 | mm/s | 13-23 | 10-22 | 15-20 | 12-18 | 10-20 | 10-18 | |
回程 | mm/s | 150 | 170 | 150 | 155 | 150 | 150 | |
工作台尺寸 | 左右 | mm | 900 | 1000 | 1000 | 1200 | 1200 | 1400 |
前后 | mm | 600 | 800 | 800 | 800 | 800 | 1000 | |
孔径 | mm | 160 | 120 | 160 | 160 | 160 | 180 | |
电动机 | 功率 | kW | 15 | 18.5 | 18.5 | 22 | 30 | 37 |
转速 | r/min | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | |
系统压力值 | mpa | 25 | 25 | 25 | 25 | 25 | 25 | |
回程力 | KN | 250 | 300 | 400 | ||||
外形尺寸(约) | 左右 | mm | 1400 | 1500 | 1600 | 2150 | 2200 | 2450 |
前后 | mm | 1300 | 1250 | 1300 | 1000 | 1300 | 1500 | |
高度 | mm | 2850 | 2980 | 3000 | 3200 | 3580 | 3850 |
