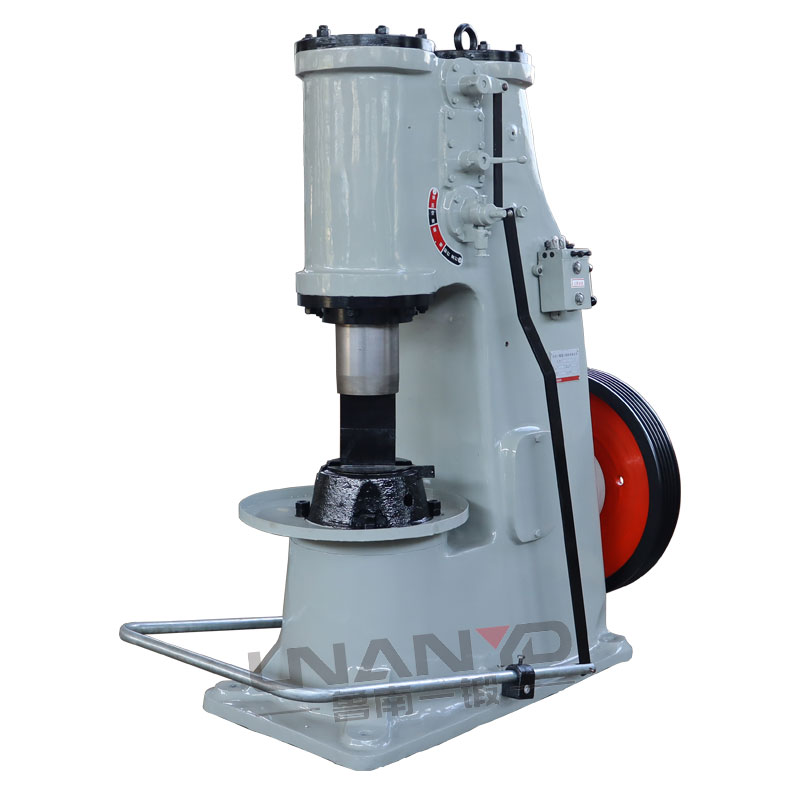

C41 20kg-75kg单体式空气锤
机床用途:
该机种适用于各种自由锻造:如延伸、镦粗、冲孔、剪切、锻焊、扭转、弯曲等,使用垫模即可进行各种开式模锻。
性能特点:
电动机通过减速机构和曲柄,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸的上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。旋阀与两个气缸之间有四种连通方式,可以产生提锤、连打、下压、空转四种动作。
技术参数:
名称 | 单位 | C41-20kg | C41-25kg | C41-40kg | C41-75kg |
打击能量 | kJ | 0.22 | 0.27 | 0.53 | 1 |
工作区间高度 | mm | 200 | 240 | 245 | 300 |
打击次数 | min-1 | 255 | 250 | 245 | 210 |
上下砧块尺寸 | mm | 90×50 | 100×50 | 120×50 | 145*65*128 |
可锻方钢边长 | mm | 30×30 | 40×40 | 52×52 | 65*65 |
可锻圆钢边长 | mm | ¢35 | ¢45 | ¢68 | ¢85 |
电机功率 | kW | 2.2 | 2.2 | 4 | 7.5 |
电机转速 | r.p.m | 1440 | 1440 | 1440 | 1440 |
