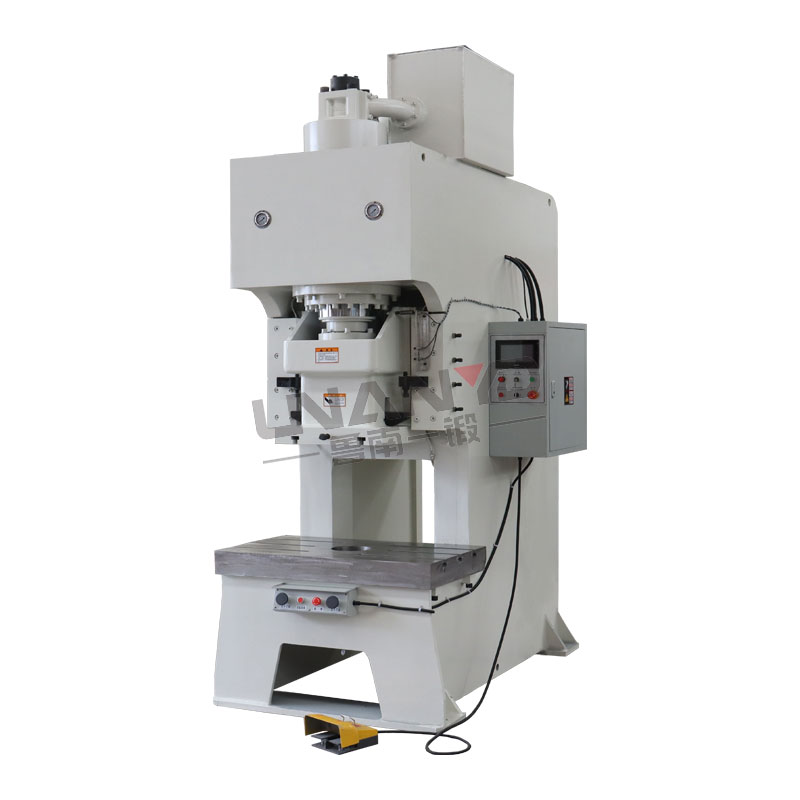

Y21 25T-160T开式液压冲床

产品结构用途

本机由主机、液压系统、电气操纵箱等组成,通过管路及电气装置联系起来构成。

整机:主机部份由机身、油缸;液压系统由集成油路、泵组等组成;电气系统由操作及各种控制元件等组成。


咨询热线:
18363228883
产品中心
product

产品详情

Product Details

Y21 25T-160T开式液压冲床

未标题-1



 液压冲床用途:

         适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。

         广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。

  产品优势:

1.我厂的液压冲床冲压时平稳无振动,操作简便,不容易造成工伤事故,动力系统设有溢流保护装置,有效保护机身配件及模具,极大的提高了设备的安全性。具有纯机械式冲床无法比拟的优点。

2.机械式冲床的冲压力是从小到大,无法在全冲程的任何一个位置上都有足够的冲压力,液压冲床彻底克服了这一缺点,可以达到恒动力。

3.对于液压冲床的冲头而言,它具有软冲的功能,即提升劳动的效率,又改善了冲压件的质量。

4.液压系统中采用了安全阀与减压阀元件,一旦冲压发生超负荷时,能提供瞬间减压及停机保护,避免机床,模具损坏,而且复机简易,快速。

5.液压冲头的滑块采用矩形六面体加长导轨、配青铜衬板,导向精度高。液压冲床没有飞轮与曲柄,在加工时震动小,噪声低,极大的改善了员工的工作环境。

6.整机采用标准冲床的C型结构,通用的锁模柄冲压滑块,标准的工作台。此外,整机还配有双手操作按钮,实现连续、单次和寸动操作规范。

可选配:伺服系统(伺服电机、驱动器、叶片泵、支架连锁器、电子位移尺),电子位移尺,安装光幕保护装置,下顶缸,侧缸,电动润滑油泵。

     技术参数:

名称

单位

Y21-25T

Y21-40T

Y21-63T

Y21-80T

Y21-100T

Y21-125T

Y21-160T

公称力

KN

250

400

630

800

1000

1250

1600

滑块行程

mm

150

150

200

200

200

260

260

行程次数

空程快下

mm/s

300

300

275

270

270

265

260

工进

mm/s

25-50

12-30

12-25

12-25

10-25

10-25

10-20

回程

mm/s

220

240

250

200

200

200

200

开口高度

mm

360

400

460

490

500

560

600

滑块中心至机身距离

mm

220-1000

235-1000

260

270-1000

300-1000

320-800

350-800

工作台板尺寸(前后*左右)

mm

400*600

430*700

480*800

500*900

560*960

600*1060

660*1150

工作台板落料孔

Φ

120

150

160

160

180

180

200

滑块底面尺寸

前后

mm

200

250

300

330

360

400

450

左右

mm

300

360

400

460

480

560

600

模柄孔尺寸(直径)

mm

40

40

50

50

50

60

60

主电机功率

kW

4

5.5

7.5

11

15

15

18.5

外形尺寸(约)

mm

1000*1200*2400

920*1300*2600

1500*1380*2740





重量(约)

kg

2060

2750

4102

5000

6200

800011500
