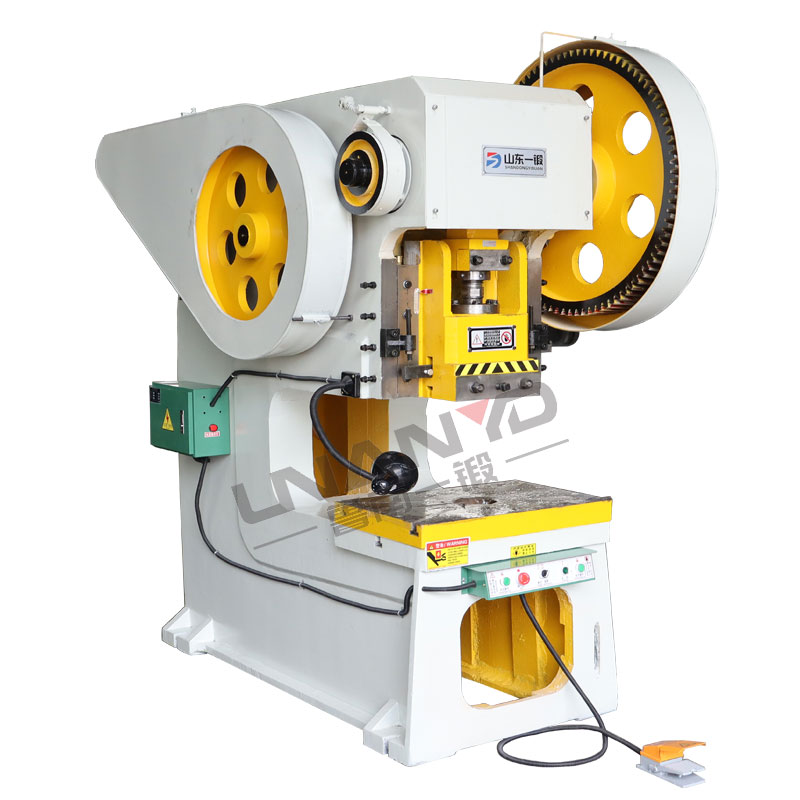

JC21S 16-80T深喉700固定台冲床

性能特点:

1、曲轴横放,维修方便。

2、铸造机身,性能稳定,深喉颈更适合于较大板料的冷冲压。

3、C型机身,开式深喉固定台,机身稳定性高。

4、刚性转键离合器,结构简单,通用性好,维修与操作方便。

5、带式制动器,调整方便。压塌式保险器,保证整机不因超载而受损。


咨询热线:
18363228883
产品中心
product

产品详情

Product Details

                         JC21S 16-80T深喉700固定台冲床s

深喉冲床用途:

         通用性锻压设备,适用于各种金属板料的剪切、落料、冲孔、成形、弯曲、浅拉伸等多种冲压工艺,是各工业部门冲压生产中的主要设备之一。

     深喉冲床优势:

         J21S系列开式固定台深喉口压力机。本压力机属于板料冲压的通用性压力机。冲压工件时,板料不用掉头即可一次冲压成形,广泛适用于大板料的冲压加工,机身强度和刚度都很高,机床采用斜齿轮传动,传功平稳,噪音小,离合器采用刚性转健式离合器,操作方便,使用可靠。当装置自动送料机构时,则可以进行半自动连续冲压工作。

技术参数:

      名称

   JC21S-16T

JC21S- 25T(钢板机身)

 JC21-40TJC21-40T  JC21-63T JC21S-80

公称压力

KN

160

250400400630
 800

滑块行程

mm

60

70100100120120

行程次数

次/分

125

7050504545

最大装模高度

mm

190

200240240260290

装模高度调节量

mm

40

5070706050

工作台尺寸(前后*左右)

mm

290*460

400*600480*700480*700480*780570*900

机身最大倾斜角


固定台式

固定台式

固定台式固定台式

固定台式

固定台式

模柄孔尺寸(直径*深度)

mm

Φ40*60

    Φ40*70      Φ50*70      Φ50*70

  Φ50*80

Φ60*70

垫板厚度

mm

40

         70          70           70       90

工作台孔尺寸

mm

160

        160        180          180      180      200

电机功率

kW

2.2

          3          4            4       5.5

Y132S-4级/7.5

立柱间距离

mm

190

        250         280

280



滑块中心至机身距离

mm

(喉口)700

(喉口)700

(喉口)700

(喉口)700

(喉口)700

(喉口)700

工作台到冲头距离

mm

250

        280         340          340
410

外型尺寸(约)

mm

1700*800*1810

1780*860*20301970*1100*23001970*1100*23002010*1200*24502280*1270*2500

设备重量(约)

kg

1600

       24504030        4030     50106500

因产品不断开发,技术及工艺的改进,产品外观及技术参数仅供参考,如有变化恕不另行通知,请以实物为准。
