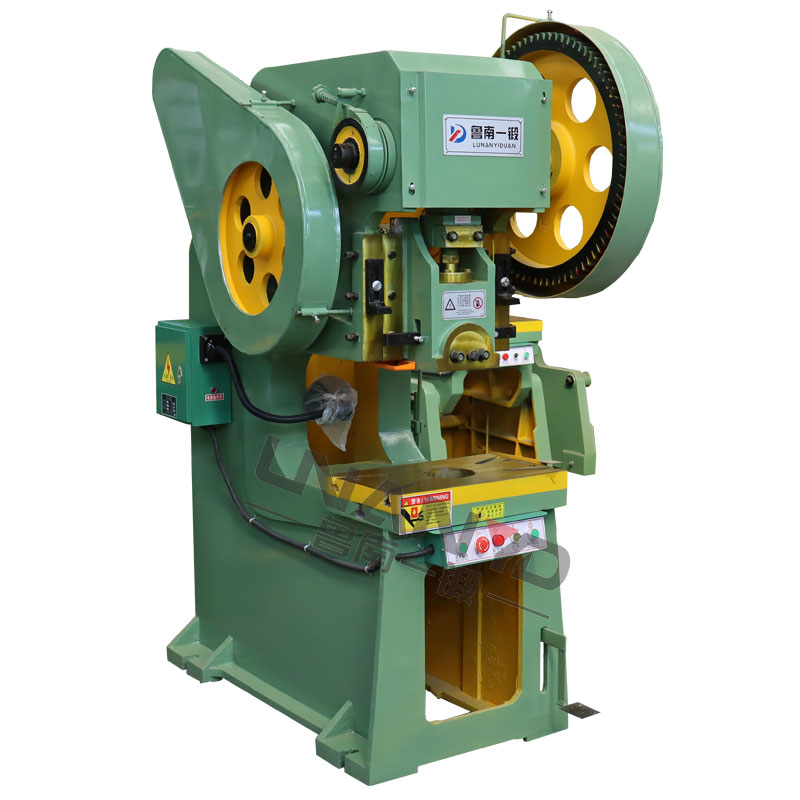

J21S 25-100T深喉500固定台冲床

性能特点:

1、曲轴横放,维修方便。

2、铸造机身,性能稳定,深喉颈更适合于较大板料的冷冲压。

3、C型机身,开式深喉固定台,机身稳定性高。

4、刚性转键离合器,结构简单,通用性好,维修与操作方便。

5、带式制动器,调整方便。压塌式保险器,保证整机不因超载而受损。


咨询热线:
18363228883
产品中心
product

产品详情

Product Details

             J21S 25-100T深喉500固定台冲床J21S  25-100T深喉500

深喉冲床用途:

         通用性锻压设备,适用于各种金属板料的剪切、落料、冲孔、成形、弯曲、浅拉伸等多种冲压工艺,是各工业部门冲压生产中的主要设备之一。

深喉冲床优势:

         J21S系列开式固定台深喉口压力机。本压力机属于板料冲压的通用性压力机。冲压工件时,板料不用掉头即可一次冲压成形,广泛适用于大板料的冲压加工,机身强度和刚度都很高,机床采用斜齿轮传动,传功平稳,噪音小,离合器采用刚性转健式离合器,操作方便,使用可靠。当装置自动送料机构时,则可以进行半自动连续冲压工作。

 技术参数:



名称

J21S- 25T

J21S-40T

J21S-63T

  J21S- 80

    J21S-100T

公称压力

KN

250

400

630

800

           11000

滑块行程

mm

70

100

120

120

            100

行程次数

/分

70

100

45

45

              45

最大装模高度

mm

200

250

280

290

             300

装模高度调节量

mm

50

50

70

50

               80

喉口深度

mm

500

500

500

500

             500

垫板厚度

mm

70

70

90

100

             100

立柱间距离

mm

250

220

320



工作台尺寸(前后*左右)

mm

380*550

  400*640

     480*780

    570*900

          650*900

工作台孔尺寸

mm

160

160

         180

200

              200

工作台到冲头距离

mm

280

330


410

             400

模柄孔尺寸(直径*深度)

mm

40*70

          φ50*70

       Φ60*75

    Φ60*70

         Φ60*90

机身最大倾斜角


固定台机身

固定台机身

固定台机身

固定台机身

固定台机身

电机功率

kW

3

4


          5.5

7.5

               11

外型尺寸(约)

mm

1480*870*2010

1700*1000*2300

1700*1260*2650

                      1950*1300*2600


  2100*1350*2700

重量(约)

kg

2000

3000

4200

      5820

             7200

因产品不断开发,技术及工艺的改进,产品外观及技术参数仅供参考,如有变化恕不另行通知,请以实物为准。
