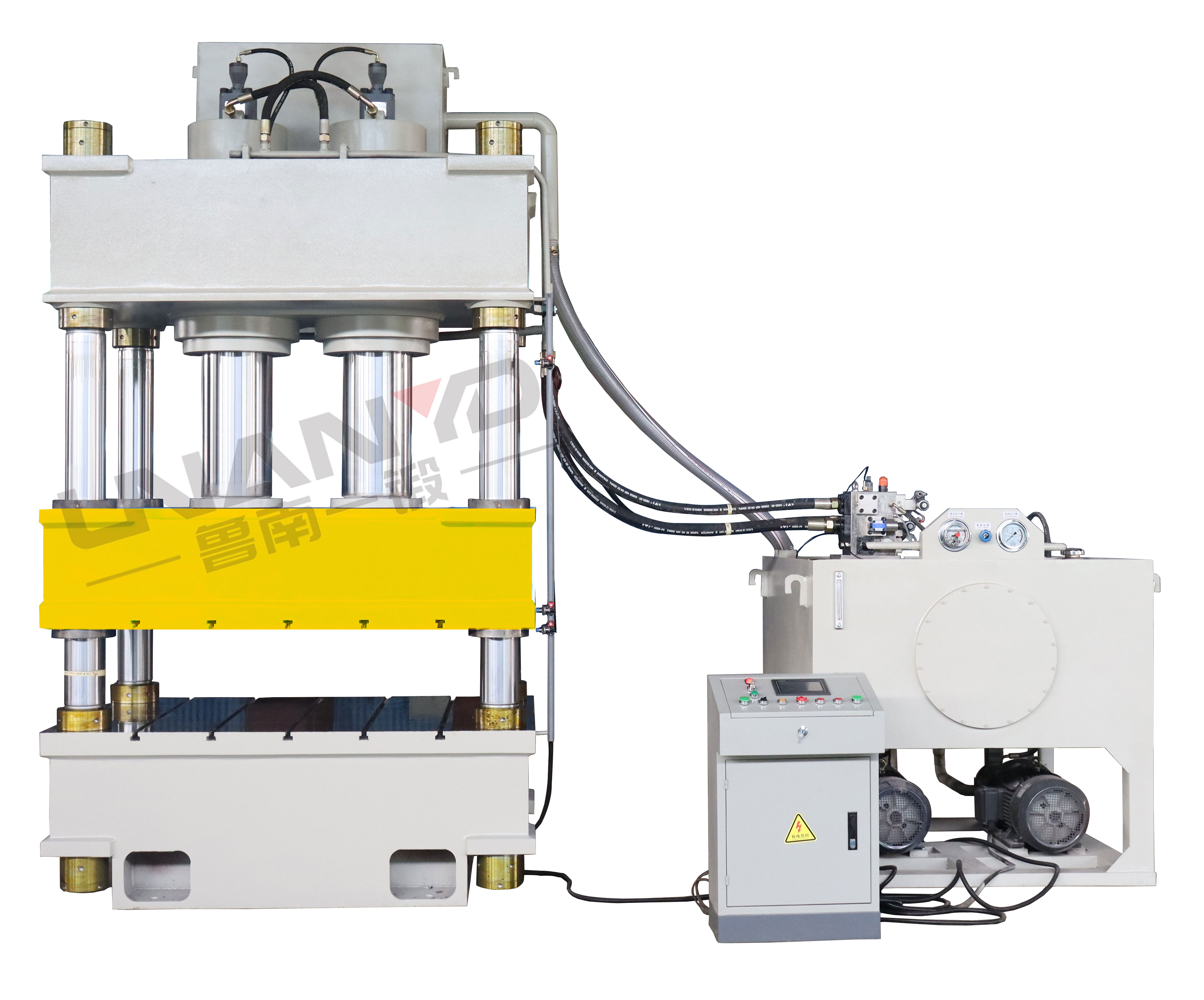

三梁四柱液压机系列YQ32 -500T

机床原理

液压机是利用液体来传递压力的液压设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。

本机器采用三梁四柱结构形式,机身由工作台、滑块、上横梁、立柱、锁母和调节螺母等组成。


咨询热线:
18363228883
产品中心
product

产品详情

Product Details

500-T                三梁四柱液压机系列YQ32 -500T

  三梁四柱液压机用途:

          1.本系列液压机适用于可塑材料的压制工艺,如冲压、弯曲、翻边、薄板拉伸、冷、热挤压等。

        2.也可用于校正、压装、粉末制品成型以及非金属材料的压制成型。

  三梁四柱液压机优势:

         1.计算机优化结构设计,机床结构,简单、经济、实用。

        2.液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点。

        3.独立的电气控制系统,工作可靠,动作客观,维修方便。

        4.采用按钮集中控制,具有调整、手动和半自动三种操作方式。

        5.通过操作面板选择,可实现定程、定压两种成形工艺,并具有保压延时等功能。

        6.滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

   技术参数:

          名称

YQ32-500T

总公称压力

KN

5630

5630

5630

5630

6000

主缸压力

KN

5000

5000

5000

5000

5000

顶出缸压力

KN

630

630

630

630

1000

主缸行程

mm

400

600

600

600

600

顶出缸行程

mm

250

300

200

200

300

开口高度

mm

700

1000

1000

1000

1000

工作台尺寸

mm

800x800

1000x1000

1500x1000

1500x1200

1500x1500

主缸油压

MPa

25

25

25

25

25

电控形式


双手开关

双手开关

双手开关

双手开关

双手开关

电机功率

kW

30

15x2

15x2

18.5x2

18.5x2

油泵排量

L/min

125

125

125

125

125

重量(约)

kg

12000

14000

16000

17000

20000

控制形式


液压换向

液压换向

液压换向

液压换向

液压换向

工作压制


压力可调

压力可调

压力可调

压力可调

压力可调

液压设计原理


电磁换向阀

电磁换向阀

电磁换向阀

电磁换向阀

电磁换向阀


因产品不断开发,技术及工艺的改进,产品外观及技术参数仅供参考,如有变化恕不另行通知,请以实物为准。
