QC11Y-8*3200-10*3200-12*3200-16*3200-20*3200液压剪板机

性能特点:

1.上刀架为钢板焊接结构,具有良好的强度和刚性,剪切精度高。
2.产品为机械下传动结构,重心低运行平稳,结构合理。
3.刀架运行为转键离合器控制,灵敏度高,可靠性强,使用寿命长。
4.采用新型三层复合材料轴承套,有良好的润滑和耐磨。



咨询热线:
18363228883
产品中心
product

产品详情

Product Details

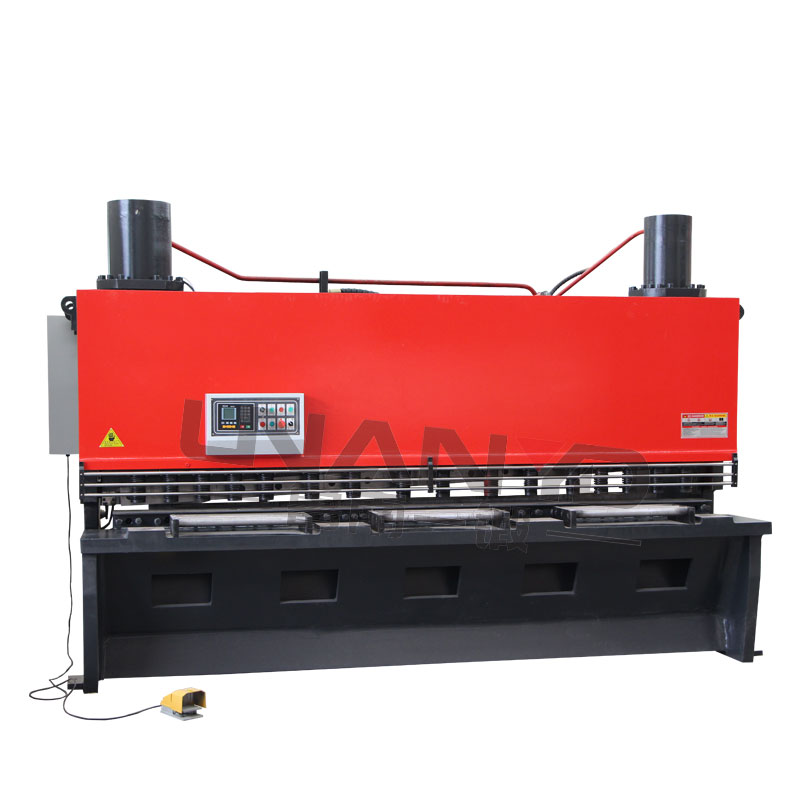

QC11Y-8*3200-10*3200-12*3200-16*320020*3200液压剪板机

闸式16-3200


 液压剪板机用途:

         剪板机属于锻压机械中的一种,主要作用就是金属加工行业。产品广泛适用于航空、轻工、冶金、化工、建筑、船舶、汽车、电力、电器、装潢等行业提供所需的专用机械和成套设备。

 液压剪板机介绍:

         剪板机是用一个刀片相对另一刀片作往复直线运动剪切板材的机器。是借于运动的上刀片和固定的下刀片,采用合理的刀片间隙,对各种厚度的金属板材施加剪切力,使板材按所需要的尺寸断裂分离。

 技术参数:

名称

单位

QC11Y-8*3200

QC11Y-10*3200

QC11Y-12*3200

QC11Y-16*3200

QC11Y-20x3200

可剪板厚

mm

8

10

12

16

20

可剪板宽

mm

3200

3200

3200

3200

3200

行程次数

Min-1

10-20

10-20

8-16

6-15

5-13

板材抗拉强度

N/mm²

450

450

450

450

≤450

剪切角

0.5-2°

0.5-2.5°

0.5-2.5°

50′-3°

50′-3°

后挡料距离

mm

20-600

20-600

20-600

20-780

20-780

主电机型号

型号


Y180M-4

Y180M-4

Y180M-4

Y180M-4

Y180M-4

转速

r/min

1460

1460

1460

1460

1460

功率

KW

11

15

18.5

22

30

刀片材质


9CrSi

9CrSi

9CrSi

9CrSi

9CrSi

齿轮泵


NB3-G25F

NB3-G30F

NB3-G40F

NT4-G63F

NB3-G80F



机床外形尺寸

mm

3650

3900

3930

4000

4050

mm

1700

1885

1995

2080

2200

mm

1750

1950

2100

2220

2600
