QC11Y-4*2500-6*2500-10*2500-12*2500-16*2500液压剪板机

性能特点:

1.上刀架为钢板焊接结构,具有良好的强度和刚性,剪切精度高。
2.产品为机械下传动结构,重心低运行平稳,结构合理。
3.刀架运行为转键离合器控制,灵敏度高,可靠性强,使用寿命长。
4.采用新型三层复合材料轴承套,有良好的润滑和耐磨。



咨询热线:
18363228883
产品中心
product

产品详情

Product Details

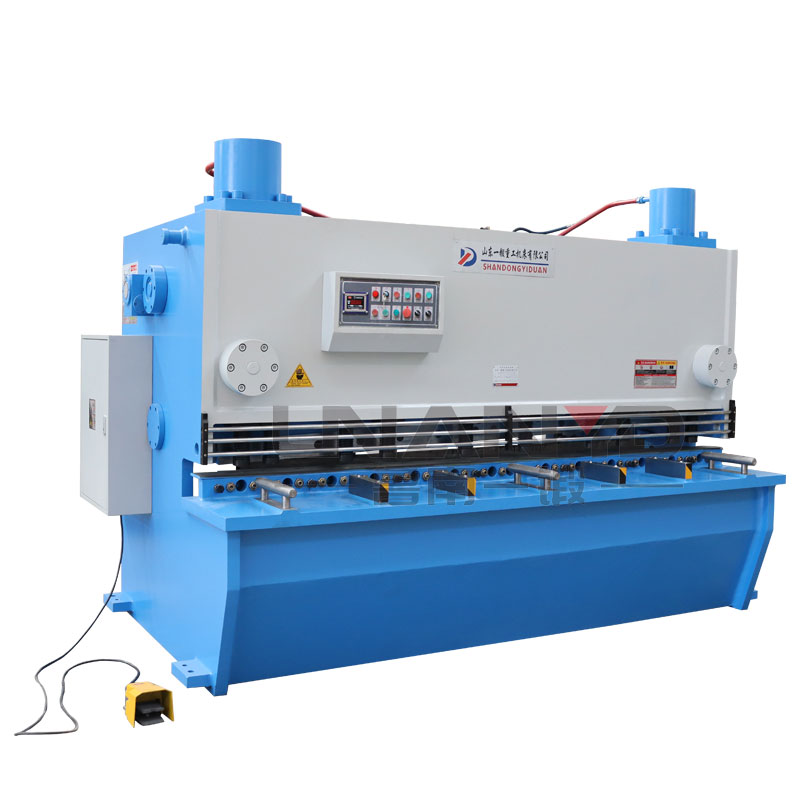

   QC11Y-4*2500-6*2500-10*2500-12*2500-16*2500液压剪板机

闸式4-2500


  液压剪板机用途:

         本机床适用于金属结构厂、造船厂、锅炉厂、电机制造厂、机车车辆厂、起重运输机械厂以及其它通用、冶金矿山厂等辅助车间用之切分钢板用,一般要求时,材料经分切后,不需经其它加工即可直接使用。

  液压剪板机优势:

        上刀架为钢板焊接结构,具有良好的强度和刚性,剪切精度高。产品为机械上传动结构,更好的弥补上刀架下来的惯性力量和剪切力。刀架运行为转键离合器控制,灵敏度高,可靠性强,使用寿命长。采用新型三层复合材料轴承套,有良好的润滑和耐磨

  技术参数:

名称

单位

QC11Y-4*2500

QC11Y-6*2500

QC11Y-10*2500

QC11Y-12*2500

QC11Y-16*2500

可剪板厚

mm

4

6

10

12

16

可剪板宽

mm

2500

2500

2500

2500

2500

行程次数

Min-1

14-30

14-30

15

10-23

6-15

板材抗拉强度

N/mm²

450

450

450

450

450

剪切角

°

0.5-2°

1°30

0.5-2.5°

0.5-2.5°

50′-3°

后挡料距离

mm

20-500

20-600

20-600

20-600

20-600

主电机

型号



Y132S-4

Y180M-4

Y180M-4

Y180M-4

转速

r/min

1460

1440

1460

1460

1460

功率

kW

5.5

7.5

11

15

18.5

齿轮泵


NT4-G30F


NB3-G30F

NB3-G30F

NT4-G50F

刀片材质


9CrSi

9CrSi

9CrSi

9CrSi

9CrSi

外形尺寸

mm

3120

3150

3145

3150

3250

mm

1560

1560

1995

1995

2080

mm

1700

1850

2080

2100

2220
