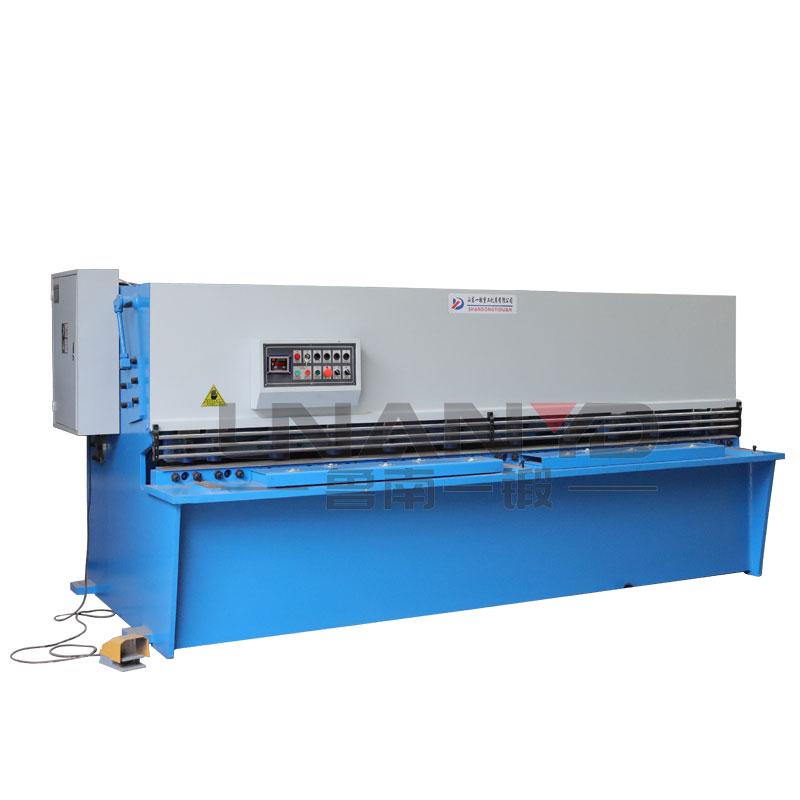

QC12Y-4*3200-6*3200-8*3200液压剪板机
液压剪板机用途:
本机床适用于金属结构厂、造船厂、锅炉厂、电机制造厂、机车车辆厂、起重运输机械厂以及其它通用、冶金矿山厂等辅助车间用之切分钢板用,一般要求时,材料经分切后,不需经其它加工即可直接使用。
液压剪板机优势:
上刀架为钢板焊接结构,具有良好的强度和刚性,剪切精度高。产品为机械上传动结构,更好的弥补上刀架下来的惯性力量和剪切力。刀架运行为转键离合器控制,灵敏度高,可靠性强,使用寿命长。采用新型三层复合材料轴承套,有良好的润滑和耐磨。
技术参数:
名称 | 单位 | QC12Y-4*3200 | QC12Y-6*3200 | QC12Y-8*3200 | |
可剪板厚 | mm | 4 | 6 | 8 | |
可剪板宽 | mm | 3200 | 3200 | 3200 | |
行程次数 | Min-1 | 18 | 14-20 | 12-22 | |
板材抗拉强度 | N/mm² | ≤450 | ≤450 | ≤450 | |
剪切角 | ° | 1°30′ | 1°30′ | 1°30′ | |
后挡料距离 | mm | 20-480 | 20-480 | 20-600 | |
主电机型号 | 型号 | Y132S-4 | Y132S-4 | Y140S-4 | |
转速 | r/min | 1440 | 1440 | 1440 | |
功率 | kW | 5.5 | 7.5 | 11 | |
齿轮泵 | MCY14-1B | MCY14-1B | |||
刀片材质 | 9CrSi | 9CrSi | 9CrSi | ||
机床外形尺寸 | 长 | mm | 3900 | 3700 | 3600 |
宽 | mm | 1670 | 1630 | 1700 | |
高 | mm | 1650 | 1830 | 1750 | |
机床重量(约) | kg | 4750 | 5650 | 6650 |
