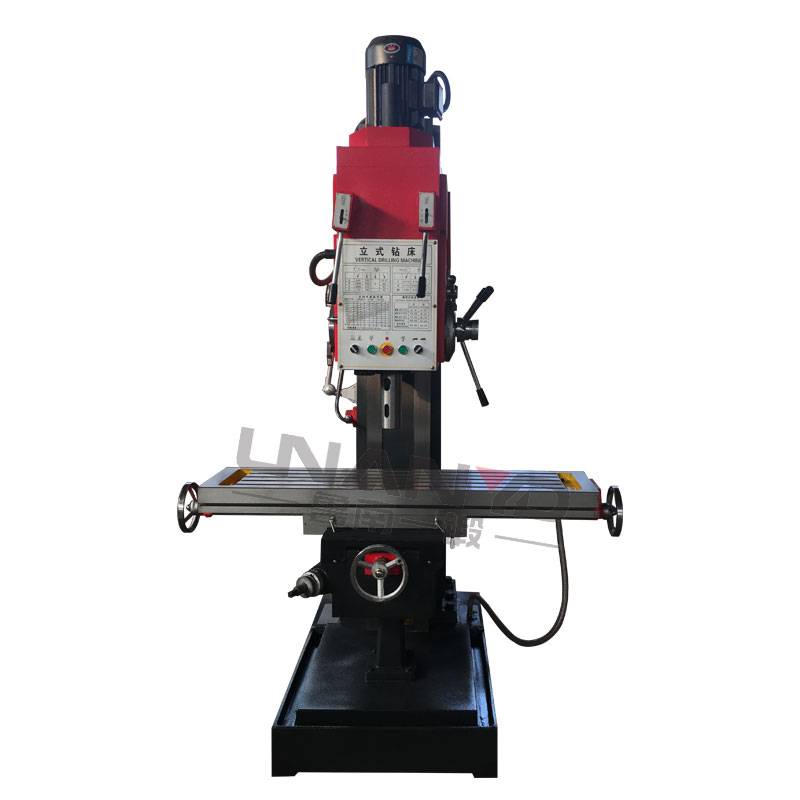

Z5140B-1(十字工作台) Z5150B-1(十字工作台) 立式钻床
立式钻床用途:
用于钻孔外,还可以扩孔、钻沉头孔、锪端面、铰孔、攻丝等。
立式钻床优势:
1、效率高、刚性好、精度高、噪音低、变速范围广。
2、操纵集中,外形新颖,总体布局匀称协调。
3、使用维修方便,适用于修理工具等单件小批生产的车间。
技术参数:
技术参数 | Z5150B-1十字工作台 | Z5140B-1十字工作台 |
钻孔孔直径mm | 50 | 40 |
主轴轴孔锥度Morse No. | 莫氏5# | 莫氏4# |
主轴行程mm | 250 | ≥250 |
主轴箱行程(手动)mm | 200 | 200 |
主轴转速级数 | 12 | 12 |
进给量级数 | 9 | 9 |
主轴转速范围r.p.m | 31.5~1400 | 31.5~1400 |
进给量范围mm/r | 0.056~1.80 | 0.056~1.80 |
工作台面尺寸mm | 800 × 320 | 800 × 320 |
工作台X轴行程mm | 400 | 440 |
工作台Y轴行程 | 300 | 300 |
工作台升降行程mm | 300 | 300 |
主轴端面至工作台面距离mm | 550 | 550 |
主电机功率kW | 3 | 3 |
机床重量(约)kg | 1450/1550 | 1450/1550 |
机床外形尺寸(长×宽×高)(约)mm | 1300×1200×2530 | 1300×1200×2530 |
