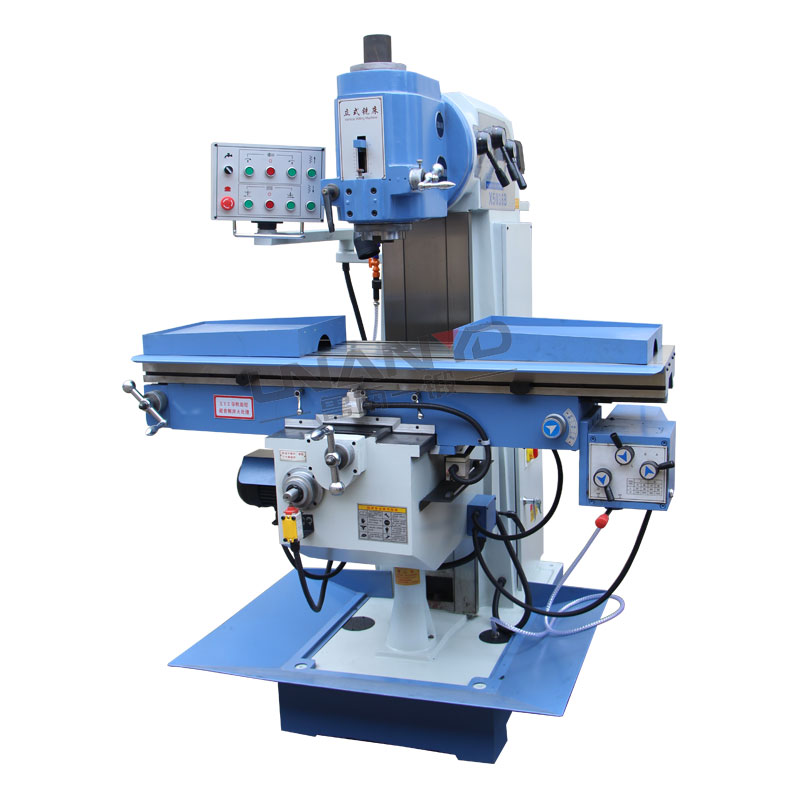

X5036B 立式铣床
铣床用途:
铣床是一种用途广泛的机床,在铣床上可以加工平面(水平面、垂直面)、沟槽(键槽、T形槽、燕尾槽等)、分齿零件(齿轮、花键轴、链轮)、螺旋形表面(螺纹、螺旋槽)及各种曲面。
铣床优势:
1、X5036B铣床的底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成,并人工时效处理,保证机床长期使用的稳定性。
2、设有限位装置,拓展机床加工范围,加工方便、准确。
3、主轴采用能耗制动,制动转矩大,停止迅速、可靠。
4、配合强制润滑,提高精度,延长机床的使用寿命。
5、快速进给可使工件迅速到达加工位置,加工方便、快捷,缩短非加工时间。
技术参数:
参数项目 | X5036B 立式铣床 |
主轴锥孔锥度 | 7:24 ISO50 机头进给70mm |
主轴端面至工作台面距离 mm | 70-450 |
主轴中心至床身垂直导轨面距离 mm | 360 |
主轴转速范围 r/min | 60-1690 (12级) |
立铣头回转角度 | ±45° |
工作台尺寸 mm | 1500×360 |
工作台行程(纵向/横向/垂向) mm | 1000/320/380 |
工作台纵/横向机动进给速度 mm/min | 15-370(8级)540(快) |
工作台垂向机动升降速度 mm/min | 590 |
工作台T型槽数/宽度/间距 mm | 3/18/80 |
主传动电动机功率 kw | 4 |
工作台机动进给电动机功率 w | 750 |
升降台升降进给电动机功率 w | 1100 |
冷却泵电动机功率 w | 90 |
冷却泵流量 升/分 | 25 |
机床净重/毛重 kg | 2300 |
外形尺寸 mm | 2220×1790×1980 |
