三梁四柱液压机系列 YQ32 -100T

机床原理

液压机是利用液体来传递压力的液压设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。

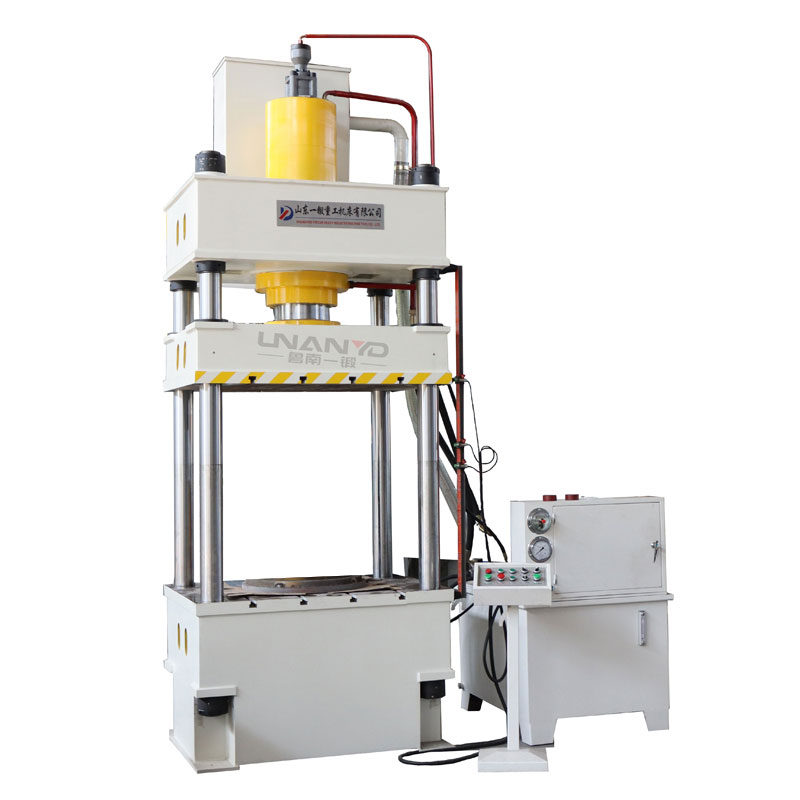

本机器采用三梁四柱结构形式,机身由工作台、滑块、上横梁、立柱、锁母和调节螺母等组成。


咨询热线:
18363228883
产品中心
product

产品详情

Product Details

100吨1                                         三梁四柱液压机系列YQ32 -100T

     三梁四柱液压机用途:

          1.本系列液压机适用于可塑材料的压制工艺,如冲压、弯曲、翻边、薄板拉伸、冷、热挤压等。

          2.也可用于校正、压装、粉末制品成型以及非金属材料的压制成型。

     三梁四柱液压机优势:

         1.计算机优化结构设计,机床结构,简单、经济、实用。

         2.液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点。

         3.独立的电气控制系统,工作可靠,动作客观,维修方便。

         4.采用按钮集中控制,具有调整、手动和半自动三种操作方式。

         5.通过操作面板选择,可实现定程、定压两种成形工艺,并具有保压延时等功能。

         6.滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

     技术参数:

           名称

YQ32-100T

总公称压力

KN

1200

1200

1200

主缸压力

KN

1000

1000

1000

顶出缸压力

KN

200

200

200

主缸行程

mm

500

600

600

顶出缸行程

mm

150

200

200

主缸空下行速度

mm/s

110

110

130

主缸工作速度

mm/s

8-15

8-15

10-16

主缸回程速度

mm/s

90

90

110

开口高度

mm

800

900

900

工作台尺寸

mm

720x580

750x700

1000x1000

主缸油压

MPa

25

25

25

电控形式

双手开关

双手开关

双手开关

双手开关

电机功率

kW

5.5

5.5

7.5

油泵排量

L/min

25

25

40

重量(约)

kg

2800

3000

3500

控制形式


液压换向

液压换向

液压换向

工作压制


压力可调

压力可调

压力可调

液压设计原理


电磁换向阀

电磁换向阀

电磁换向阀




因产品不断开发,技术及工艺的改进,产品外观及技术参数仅供参考,如有变化恕不另行通知,请以实物为准。
