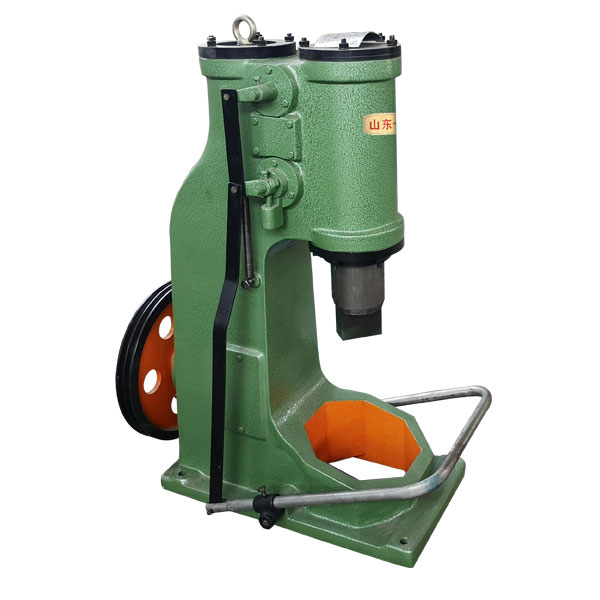

C41-20KG分体式空气锤
机床介绍:
空气锤是自由锻造设备的一种,主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。
该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、锻焊、扭转、弯曲等,使用垫模即可进行各种开式模锻。
性能特点:
电动机通过减速机构和曲柄,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸的上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏 杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。旋阀与两个气缸之间有四种连通方式,可以产生提锤、连打、下压、空转四种动作。
技术参数:
参数/项目/型号 | UNIT | C41-20kg |
打击能量 | kj | 0.22 |
工作区间高度 | mm | 200 |
打击次数 | min-1 | 255 |
上下砧块尺寸 | mm | 90 x 50 |
可锻方钢边长 | mm | 30 x 30 |
可锻圆钢边长 | mm | ¢35 |
电机功率 | Kw | 2.2 |
电机转速 | r.p.m | 1440 |
砧座重量 | Kg | 190 |
总重量 | Kg | 500 |
外形尺寸 | Mm | 820*460*1110 |
